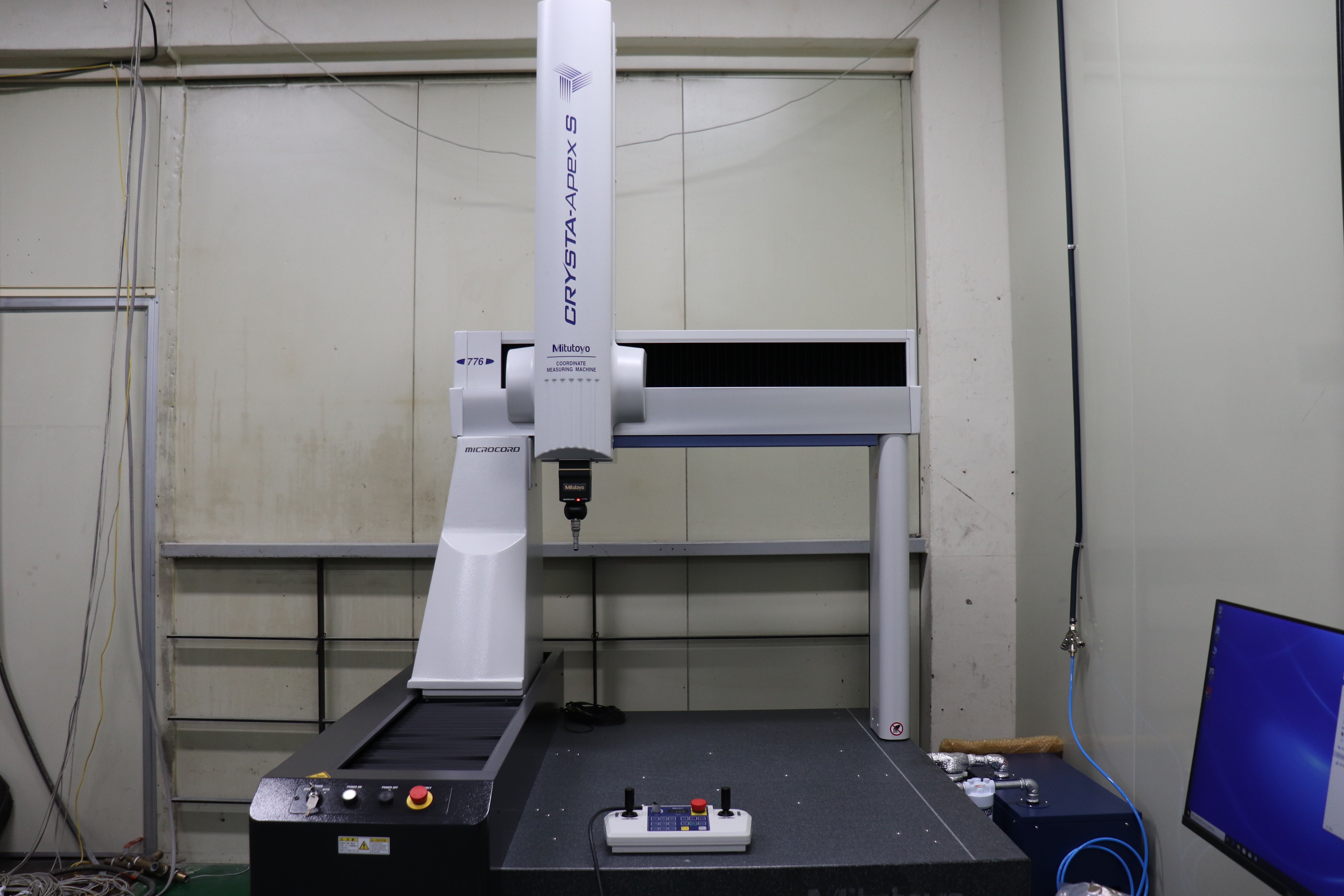

인공관절측정시스템Artificial Joint Measuring System
| E-TUBE NO. | 2002-F-0035 |
|---|---|
| NTIS NO. | NFEC-2020-02-260922 |
| 장비분류 | 물리적측정장비 > 길이/위치측정장비 > 위치측정장비 |
| 제작사 | Mitutoyo |
| 모델명 | CRT-776 |
| 설치장소 | 융합의료기기산업지원센터 |
|---|---|
| 담당자 | 김민구 |
| 연락처 | 062-970-3002 |
| 이메일 | k.mingu02@gmail.com |
장비 설명
- 인체의 형상에 맞도록 설계가 되어 있고 대부분 비대칭, 복잡한 곡면을 지니고 있는 인공관절(엉덩이관절, 무릎관절 등) 및 정형외과 부품 등의 복잡한 형상을 측정하기 위해 필요한 장비
■ 장비 구성 및 성능
측정범위 : 700 x 700 x 600 mm
분해능 : 0.0001 mm
정밀도 : 2.2+3L/1000um
작업영역 : 1000 x 1420 mm
CNC 위치 이송 속도 : 8~300 mm/sec
CNC 측정 속도 : 1~8mm/sec
표면거칠기 측정, 진원도 측정
분해능 : 0.0001 mm
정밀도 : 2.2+3L/1000um
작업영역 : 1000 x 1420 mm
CNC 위치 이송 속도 : 8~300 mm/sec
CNC 측정 속도 : 1~8mm/sec
표면거칠기 측정, 진원도 측정
