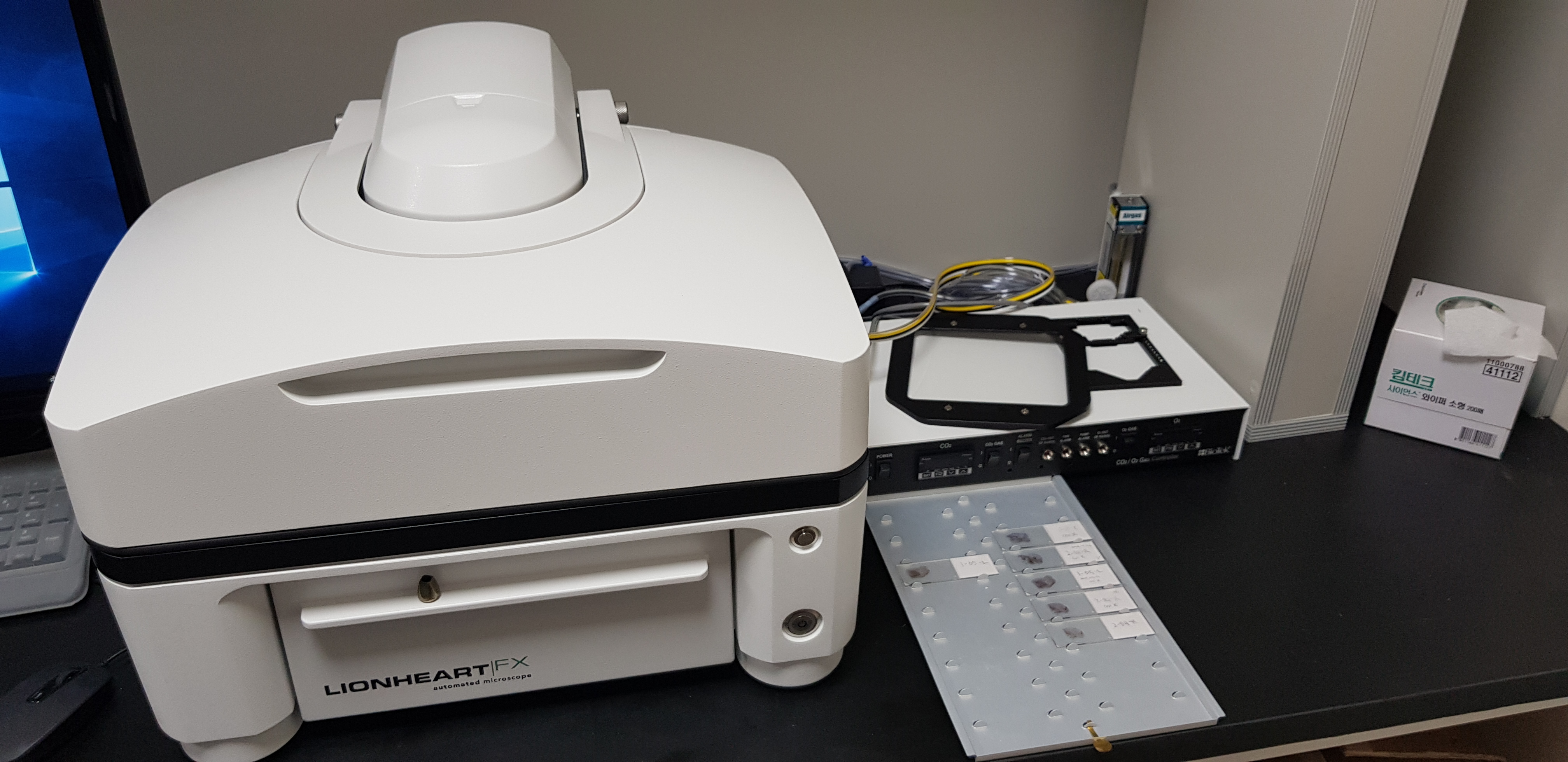

화상이미징 분석기Chemi Luminescence analyzer
| E-TUBE NO. | 1906-A-0049 |
|---|---|
| NTIS NO. | NFEC-2019-06-256380 |
| 장비분류 | 광학전자/영상장비 > 이미지분석장비 > 생체내화학형광이미지분석기 |
| 제작사 | Biotek |
| 모델명 | lionheart FX |
| 설치장소 | 융합의료기기산업지원센터 |
|---|---|
| 담당자 | 김민구 |
| 연락처 | 062-970-3002 |
| 이메일 | k.mingu02@gmail.com |
장비 설명
[장비 설명]
- 자동 디지털 형광 현미경을 통하여 세포 분화, 단백질 발현, 세포 독성과 같은 세포 내 반응을 확인
- LED 광원과 필터 큐브를 통해서 순차적으로 4가지의 색상의 이미지를 캡처하여 통합된 이미지(데이터)를 획득
- 시간에 따른 세포성장 모니터링 및 분석가능 (cell level 분석을 통한 다양한 방법)
- LED 광원과 필터 큐브를 통해서 순차적으로 4가지의 색상의 이미지를 캡처하여 통합된 이미지(데이터)를 획득
- 시간에 따른 세포성장 모니터링 및 분석가능 (cell level 분석을 통한 다양한 방법)
[장비 구성 및 성능]
1) 이미징 모드 : 형광, 명시야, 위상차 and H&E imaging (color)
2) 광원 : High power, user-replaceable LEDs
3) 카메라 : 16-bit gray scale CCD camera
4) 필터 큐브 장착 개수 : 최대 4개 장착 가능, 교체 가능
5) LED 큐브 : 365, 465, 523 nm
6) 필터 cube : DAPI, GFP, RFP
7) 렌즈 : - Phase contrast : 4x, 10x, 20x
8) 렌즈 correction collar ring : 0 ~ 2 mm (glass bottom, cover slip, slide, microplate)
9) 측정 범위: > 65,000 형광 단위
10) 이미지 측정 rate (single well fastest frame rate) :
- 2x2 binning : 초당 20 frames까지 (single color images)
11) 해상도 : 0.3 um/pixel at 20x
12) 자동화 기능 : Autofocus, user-trained autofocus, auto exposure, auto-LED
intensity, auto-XY stage
13) Autofocus methods : Image-based autofocus, Laser autofocus (option)
14) 이미징 방법 : Single color, Multi color, Montage, Time Lapse, Z-stacking
15) 이미지 프로세싱 : Stitching, Z-Projection, Digital phase contrast, Preprocessing
(Background flatting), Alignment (Movie making), Deconvolution
2) 광원 : High power, user-replaceable LEDs
3) 카메라 : 16-bit gray scale CCD camera
4) 필터 큐브 장착 개수 : 최대 4개 장착 가능, 교체 가능
5) LED 큐브 : 365, 465, 523 nm
6) 필터 cube : DAPI, GFP, RFP
7) 렌즈 : - Phase contrast : 4x, 10x, 20x
8) 렌즈 correction collar ring : 0 ~ 2 mm (glass bottom, cover slip, slide, microplate)
9) 측정 범위: > 65,000 형광 단위
10) 이미지 측정 rate (single well fastest frame rate) :
- 2x2 binning : 초당 20 frames까지 (single color images)
11) 해상도 : 0.3 um/pixel at 20x
12) 자동화 기능 : Autofocus, user-trained autofocus, auto exposure, auto-LED
intensity, auto-XY stage
13) Autofocus methods : Image-based autofocus, Laser autofocus (option)
14) 이미징 방법 : Single color, Multi color, Montage, Time Lapse, Z-stacking
15) 이미지 프로세싱 : Stitching, Z-Projection, Digital phase contrast, Preprocessing
(Background flatting), Alignment (Movie making), Deconvolution
