고속혼합기Planetary Disperser Mixer
| E-TUBE NO. | 1906-B-0044 |
|---|---|
| NTIS NO. | NFEC-2019-06-256378 |
| 장비분류 | 화합물전처리/분석장비 > 반응/혼합/분쇄장비 > 교반기 |
| 제작사 | 오티알 |
| 모델명 | 제작 |
| 설치장소 | 융합의료기기산업지원센터 |
|---|---|
| 담당자 | 김민구 |
| 연락처 | 062-970-3002 |
| 이메일 | k.mingu02@gmail.com |
장비 설명
[장비 설명]
본 장비는 금속 및 세라믹 분말 등을 원료로 사출성형방식(PIM)으로 정밀한 정형외과용 부품을 생산할 수 있는 장비로 사출성형방식(PIM)의 혼합 공정에 원료와 바인더를 균일하게 혼합하여 정밀한 부품을 생산할 수 있음. 세라믹 인공관절 부품, 정형외과용 부품 및 수술기구 등 정밀한 제품을 생산하는데 필요한 장비
[장비 구성 및 성능]
1) KNEADER 장치
- 전체용량 : 8L (작업용량: 4L) 이상
- 장치 규격 : 700 * 1270 * 2000mm 이상
- 모터 출력 : 3.75kw 이상
- 구조 : 챔버 내 2개의 Banbury 타입의 블레이드
- 구성 : 챔버, 기어박스, 구동부로 구성됨.
- 히터 용량 : 6kw 이상
- 제품 무게 : 500 Kg 이상
- 입력 전압 : 3상, 60Hz, 380V 이상

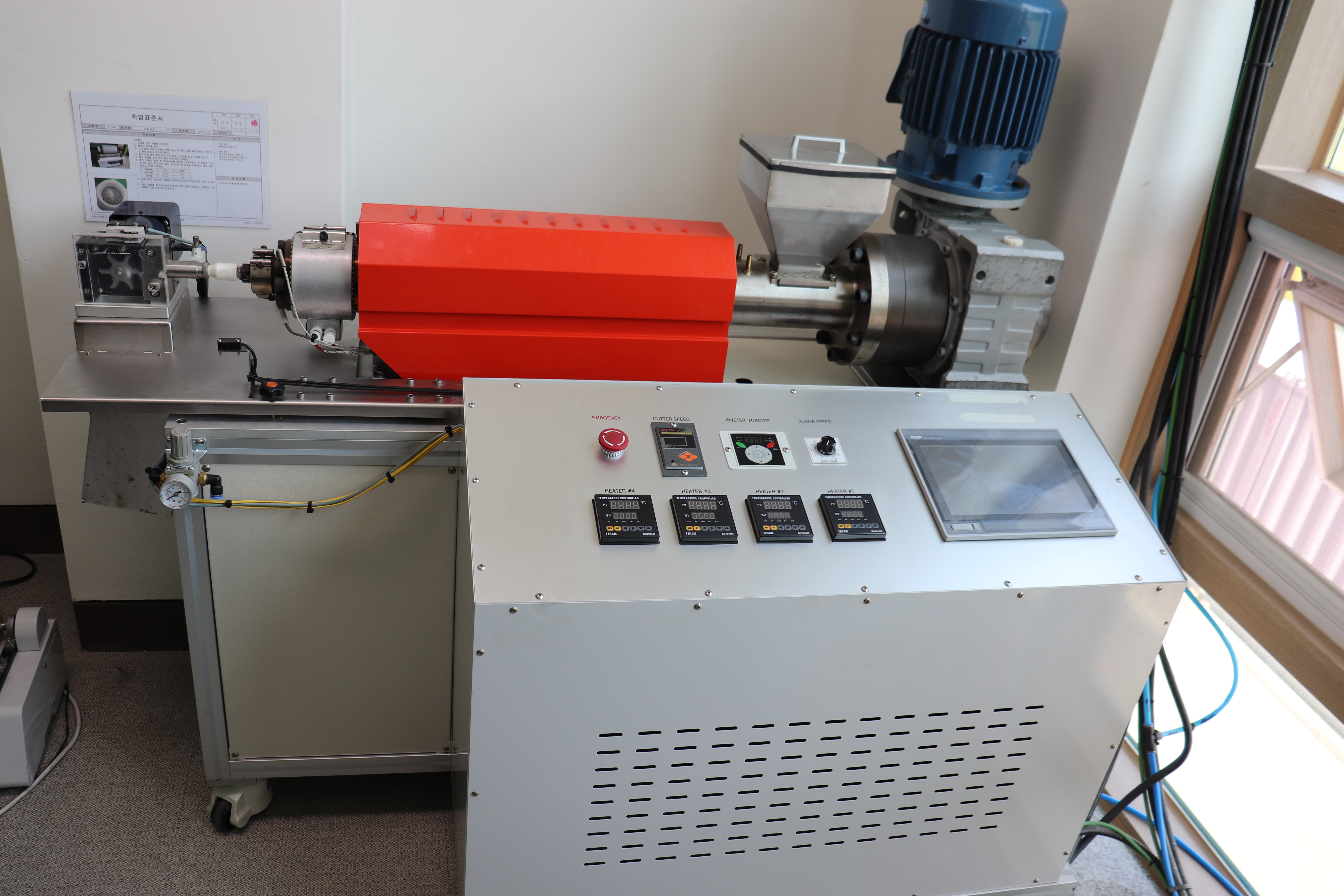

2) PELLET EXTRUDER
- 스크류 규격 : 32D 이상
- 타입 : SINGLE
- 장치규격 : 840 * 1350 * 1415mm 이상
- 온도측정범위 : 0 ~ 400℃ 이상
- 모터 출력 : 2.2kw 이상
- 입력 전압 : 3상, 60Hz, 380V 이상
- 연결 구동 타입 : 기어드 모터 1/30
- 속도 제어 : INVERTER 제어
- 커팅 방식 : 회전 칼날
- 전체용량 : 8L (작업용량: 4L) 이상
- 장치 규격 : 700 * 1270 * 2000mm 이상
- 모터 출력 : 3.75kw 이상
- 구조 : 챔버 내 2개의 Banbury 타입의 블레이드
- 구성 : 챔버, 기어박스, 구동부로 구성됨.
- 히터 용량 : 6kw 이상
- 제품 무게 : 500 Kg 이상
- 입력 전압 : 3상, 60Hz, 380V 이상
2) PELLET EXTRUDER
- 스크류 규격 : 32D 이상
- 타입 : SINGLE
- 장치규격 : 840 * 1350 * 1415mm 이상
- 온도측정범위 : 0 ~ 400℃ 이상
- 모터 출력 : 2.2kw 이상
- 입력 전압 : 3상, 60Hz, 380V 이상
- 연결 구동 타입 : 기어드 모터 1/30
- 속도 제어 : INVERTER 제어
- 커팅 방식 : 회전 칼날
