장비시설이용안내
가공장비

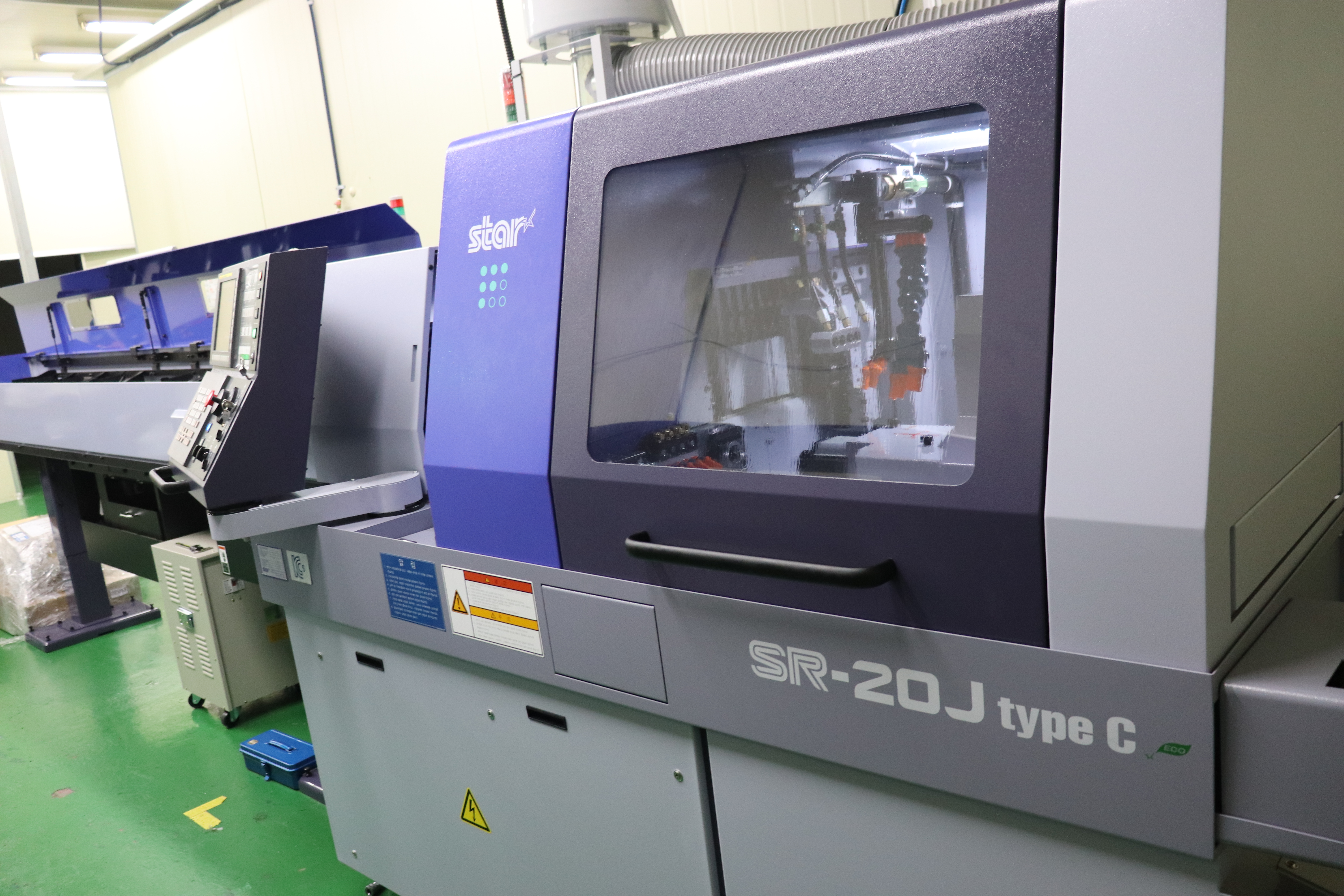

의료용 정밀부품 CNCHigh precision CNC
| E-TUBE NO. | 1906-C-0046 |
|---|---|
| NTIS NO. | NFEC-2019-06-256379 |
| 장비분류 | 기계가공/시험장비 > 절삭장비 > 밀링장비 |
| 제작사 | Star Micronics co., Ltd |
| 모델명 | sr-20j |
| 설치장소 | 융합의료기기산업지원센터 |
|---|---|
| 담당자 | 김민구 |
| 연락처 | 062-970-3002 |
| 이메일 | k.mingu02@gmail.com |
장비 설명
본 장비는 공구경로 직선 5축 과 소재 회전 2축 등 총 7축 자유도를 가지며, 선반가공과 밀링가공이 동시 제어되는 장비로 정형외과 임플란트(인공관절, 금속판) 등의 가공을 위한 장비
공구경로 직선 5축 과 소재 회전 2축 등 총 7축 자유도를 가지며, 선반가공과 밀링가공이 동시 제어되는 장비
1. Max. machining diameter : φ20mm 이상
2. Machining precision : ±0.5㎛
3. Main spindle speed : 10,000min-1 이상
4. Main spindle motor : 2.2/3.7kw 이상
5. Rapid feed rate : 24m/min 이상
6. Back 4-spindle unit
- number of tools(option) : 4개 이상
- MAX. Drilling Capability(stationary tool) : φ8mm 이상
- MAX. Drilling Capability(power-driven tool) : φ5mm 이상
7. tool storage capacity : 24개 이상
2. Machining precision : ±0.5㎛
3. Main spindle speed : 10,000min-1 이상
4. Main spindle motor : 2.2/3.7kw 이상
5. Rapid feed rate : 24m/min 이상
6. Back 4-spindle unit
- number of tools(option) : 4개 이상
- MAX. Drilling Capability(stationary tool) : φ8mm 이상
- MAX. Drilling Capability(power-driven tool) : φ5mm 이상
7. tool storage capacity : 24개 이상
