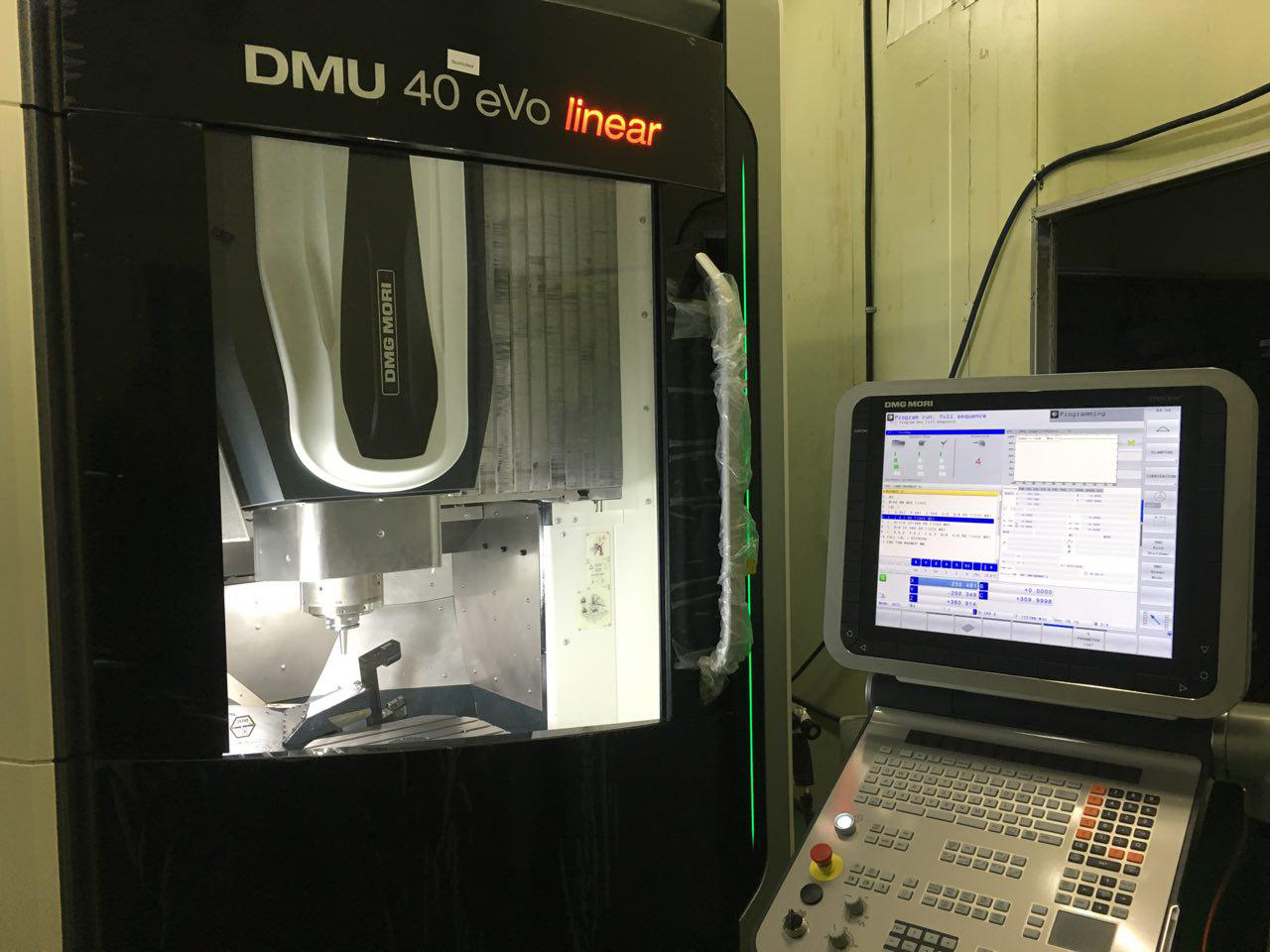

인공관절 부품가공 시스템Artificial Joint Machining System
| E-TUBE NO. | 1902-C-0109 |
|---|---|
| NTIS NO. | NFEC-2019-03-254807 |
| 장비분류 | 기계가공/시험장비 > 절삭장비 > 복합절삭장비 |
| 제작사 | DMG mori |
| 모델명 | DMU 40 eVo linear |
| 설치장소 | 융합의료기기산업지원센터 |
|---|---|
| 담당자 | 김민구 |
| 연락처 | 062-970-3002 |
| 이메일 | k.mingu02@gmail.com |
장비 설명
1. Main body :
1) 가동 축 : 5축 동시가공
2) X / Y / Z축의 이송량 : 400 / 400 / 375 mm 이상
3) Max. Interference circle ∅ : 450mm 이상
4) Workpiese, height : 400mm 이상
5) Max. table load : 150kg 이상
2. Milling spindle
1) Spindle type : AC motor spindle
2) Spindle taper : HSK-A63
3) Spindle speed : 20,000 rpm 이상
4) Power (kW)(40% ED) : 35 이상
5) Torque (Nm)(40% ED) : 120 이상
3. Table(B or A Axis / C Axis)
1) B or A axis / C axis 회전반경 : 110도 / 360도 이상
2) B or A axis / C axis speed : 35 / 60 rpm 이상
4. ATC
1) Number of tools : 30 ea 이상
2) Pocket type : HSK-A63
3) Max. Tool dia. : 80(130)mm 이상
4) Max. Tool length : 300mm 이상
5) Max. Tool d weight : 6kg 이상
5. Coolant
1) Internal coolant supply(pressure) : 40bar 이상
2) Tank capacity : 600L 이상
3) Filter unit : Paper band filer
6. Feed drive
1) Rapid traverse max. : 60 m/min 이상
2) Feed force max. X / Y / Z : 각 2.0 kN 이상
3) Drive type : 한 축 이상 Linear Drive나, Ball screw와 혼용해도
무관함.
7. 정밀도(VDI/DCQ 3441에 따라 표기)
1) Positional uncertainty(X / Y / Z axis) : 0.008 mm 이하
2) Repeatability(X / Y / Z) : 0.005 mm 이하
3) Positional uncertainty(A or B / C axis) : 10 arcsec 이하
