장비시설이용안내

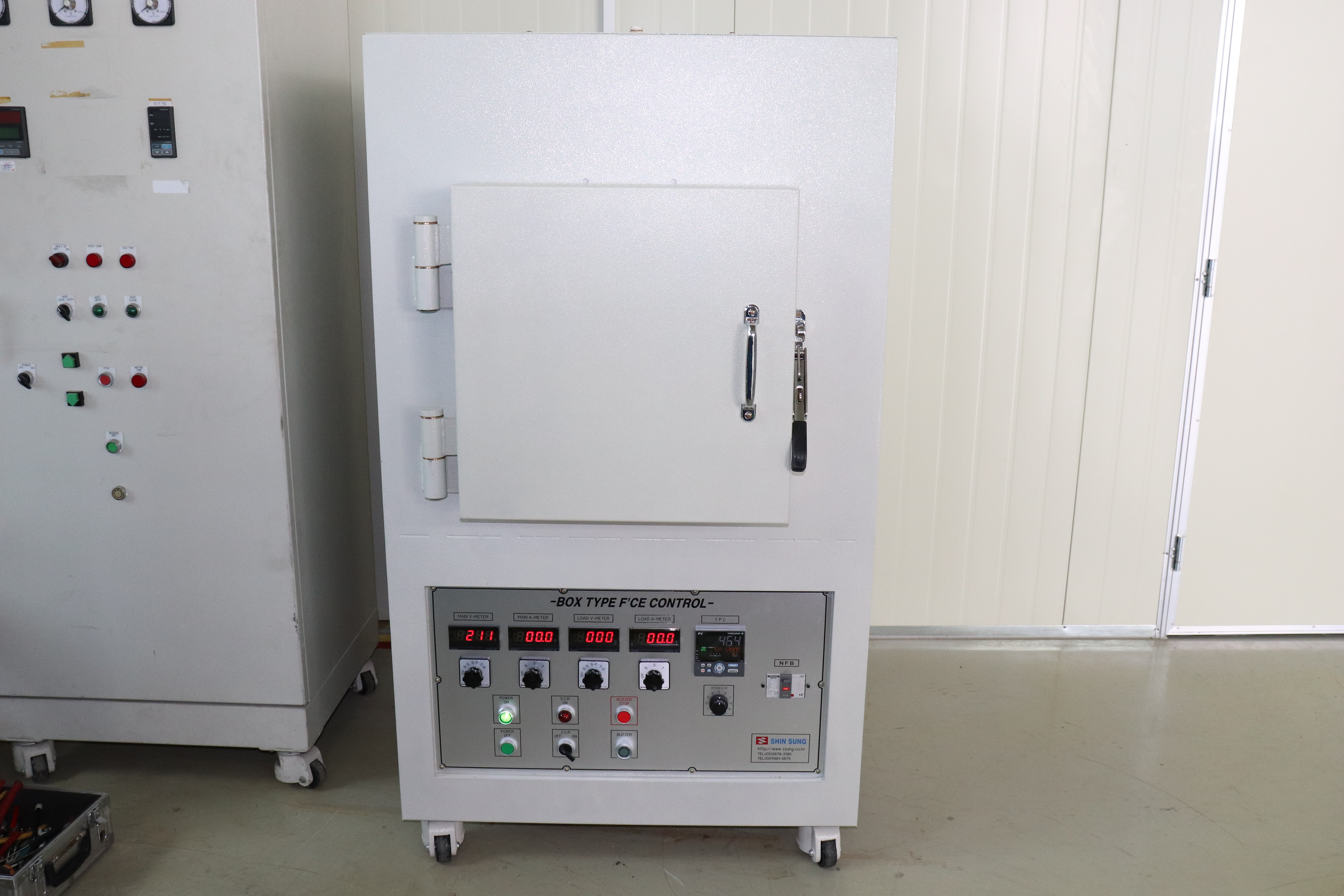

예열시스템Preheating system
| E-TUBE NO. | 1806-C-0194 |
|---|---|
| NTIS NO. | NFEC-2018-08-245626 |
| 장비분류 | 기계가공/시험장비 > 열유체장비 > 전기/소결로 |
| 제작사 | 신성열연 |
| 모델명 | 제작 |
| 설치장소 | 융합의료기기산업지원센터 |
|---|---|
| 담당자 | 김민구 |
| 연락처 | 062-970-3002 |
| 이메일 | k.mingu02@gmail.com |
장비 설명
1. 장비 본체 및 컨트롤러
1) 사용온도 : 1600℃(NR), 1800℃(MAX)
2) 내부크기 : 300W*300H*400D
3) 외부크기 : 950W*1600H*950L(이내)
4) 전기- 380V 3상 11.5KW
- 온도계기
- SCR UNIT(380V 3상 35A)
- TRANS(380V/94V 3상 복권 17KVA)
- T/C(B*TYPE,300L,8∮)
- V/A METER(DIGITAL)
- 본체 일체형 하부에 장착
5) HEATER – SUPER KANTHAL 1800℃ 4/9Le280Lu280a25-12EA
- 결선(4S-Y)
6) INSULATION
- 천정 : 1800,1700,1600C/BOARD(50T/각)+1430C/BOARD(50T)=200T
- 측벽+바닥 : 1800,1700,1600C/BOARD(50T/각)+1430,1260C/BOAR(50T/각)=200T
- 바닥보호용 PLATE – ALUMINA PLATE(15T*250*250)
7) CASE
- SS41-2.3T,4.5T外
- 도장 : 함마톤아이보리 분체도장
- 바퀴 : 구동 & 고정 겸용 장착
- 수리 용이하도록 분리가능토록 제작
